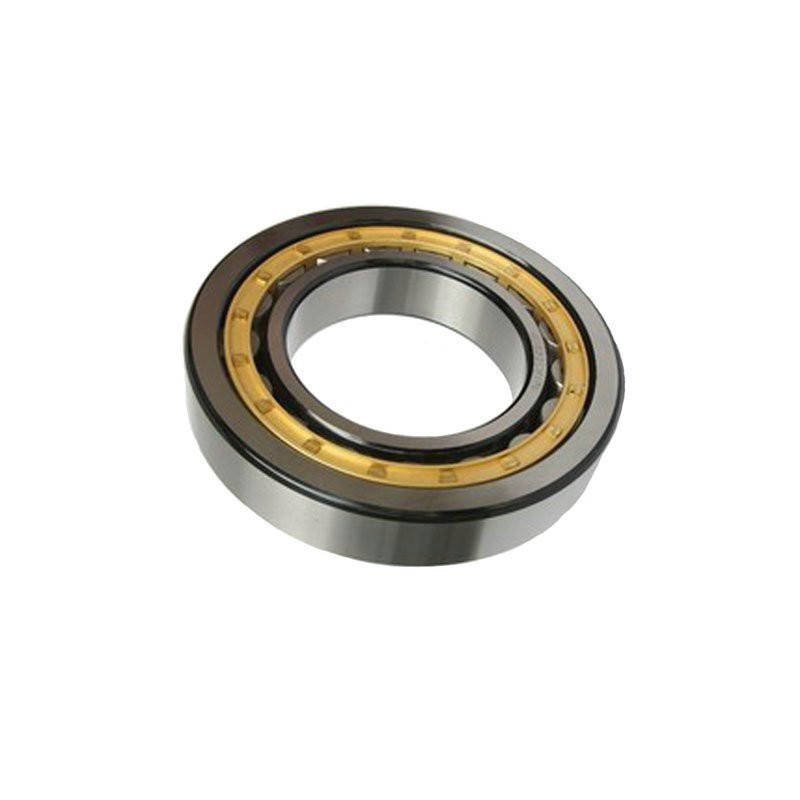

Épaisseur cylindrique 21mm de roulement à rouleaux de l'acier au chrome NUP307E avec la cage en nylon

Acier au chrome soutenant le roulement à rouleaux cylindrique de NUP307E NUP307

Types de roulement à rouleaux cylindrique :

Série de N - les incidences de la conception de N sont roulement à rouleaux cylindrique de rangée simple et ont deux nervures fixes sur l'anneau intérieur qui maintiennent les rouleaux et la cage et un anneau externe doux. Cette conception permet un déplacement axial dans certaines limites, de l'axe par rapport au logement. Par conséquent, des roulements de série de N sont utilisés dans les unités de non-repérage d'incidence. En outre, les incidences de série de N n'ont pratiquement aucune capacité poussée.

Série du NU - sont les roulements à rouleaux cylindrique de rangée simple et ont deux nervures fixes sur l'anneau externe et un anneau intérieur doux. Cette conception permet un déplacement axial dans certaines limites, de l'axe par rapport au logement. Par conséquent, des roulements de série du NU sont utilisés dans les unités de non-repérage d'incidence. En outre, les incidences de série du NU ont la capacité pas pratiquement poussée.

Série de NJ - sont les roulements à rouleaux cylindrique de rangée simple et ont deux nervures fixes sur l'anneau externe et une nervure fixe sur l'anneau intérieur qui peut guider l'axe dans une direction simple (axialement).

Série de NUP - sont les roulements à rouleaux cylindrique de rangée simple et ont deux nervures fixes sur l'anneau externe et, sur l'anneau intérieur, une nervure fixe et un joint de soutien. De cette façon ils peuvent être employés en tant que placer des incidences, guidant l'axe axialement dans les deux directions.

Série de RNU - sont les roulements à rouleaux cylindrique de rangée simple et ont deux nervures fixes sur l'anneau externe et n'ont aucun anneau intérieur. Au lieu de cela, il utilise l'axe comme caniveau de opposition.

Série de N-F - en outre capable supporter les charges poussées fortuites, ce type de rapport comporte deux nervures intégrales sur l'anneau intérieur et une nervure simple sur l'anneau externe.

Série de NN - les incidences de la conception de NN sont roulement à rouleaux cylindrique de double rangée et ont trois nervures fixes sur l'anneau intérieur qui maintiennent les rouleaux et la cage et un anneau externe doux. Cette conception permet un déplacement axial dans certaines limites, de l'axe par rapport au logement. Par conséquent, des roulements de série de N sont utilisés dans les unités de non-repérage d'incidence. En outre, les incidences de série de NN ont la capacité pas pratiquement poussée.

Série de NNU - sont les roulements à rouleaux cylindrique de double rangée et ont trois nervures fixes sur l'anneau externe et un anneau intérieur doux. Cette conception permet un déplacement axial dans certaines limites, de l'axe par rapport au logement. Par conséquent, des roulements de série du NU sont utilisés dans les unités de non-repérage d'incidence. En outre, les incidences de série de NNU ont la capacité pas pratiquement poussée.

Modèle cylindrique Number de roulement à rouleaux :
