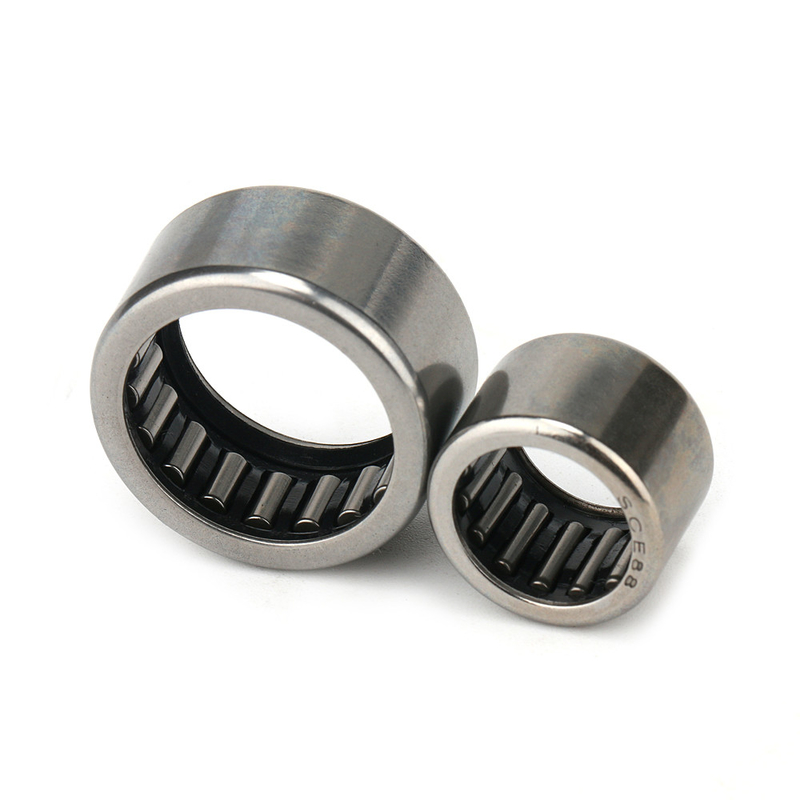

Vibration simple mise en cage en nylon V3 de la rangée SCE78 de roulement à rouleaux d'aiguille de tasse tirée

Tasse tirée de série de SCE soutenant le roulement à rouleaux de l'aiguille SCE78

Description de produit :

Un roulement à rouleaux d'aiguille est un type particulier de roulement à rouleaux qui utilise de longs, minces rouleaux cylindrique ressemblant à des aiguilles. Ordinaire
les rouleaux des roulements à rouleaux sont seulement légèrement plus longs que leur diamètre, mais les roulements à aiguille ont typiquement des rouleaux aux lesquels soyez
mineurs quatre fois plus longtemps que leur diamètre. Comme toutes les incidences, elles sont employées pour réduire le frottement d'une surface tournante.
Comparé aux roulements à billes et aux roulements à rouleaux ordinaires, les roulements à aiguille ont une plus grande superficie en contact avec les courses, ainsi
ils peuvent soutenir une plus grande charge. Ils sont également plus minces, ainsi ils exigent moins de dégagement entre l'axe et l'entourage
structure.

Index de roulement à aiguille :
Roulements à rouleaux dessinés d'aiguille de tasse, HK, BK, HK 2RS, BK RS
Roulements à rouleaux dessinés d'aiguille de tasse, VENTRES, TLA
Roulements à rouleaux dessinés d'aiguille de tasse, SCE de taille de pouce, BCE…
Armement complet dessiné de roulements à rouleaux d'aiguille de tasse, F, MF
Embrayage dessiné de rouleau d'aiguille de tasse, à haute fréquence, Fl.
Ensembles de rouleau et de cage d'aiguille, K, K… ZW
Ensembles de rouleau et de cage d'aiguille, utilisation KZK, KBK de tige
Roulements à rouleaux d'aiguille sans anneau intérieur, NK, ARN, NKS
Roulements à rouleaux d'aiguille, NKI, Na
Roulements à rouleaux d'aiguille, brides, sans anneau intérieur, RNAO, RNAO, ZW
Roulements à rouleaux d'aiguille, brides, avec l'anneau intérieur, Ordonnateur national… ZW
Roulements à rouleaux d'aiguille sans armement complet intérieur d'anneau, RNAV
Roulements à rouleaux d'aiguille avec l'armement complet intérieur d'anneau, NAV
Ensembles poussés axiaux de rouleau et de cage d'aiguille, AXK, AXW
Ensembles poussés axiaux de rouleau et de cage d'aiguille, comité technique de taille de pouce

Taille de roulements à rouleaux d'aiguille :

Modèle	FW	FW	D	D	C	C
	pouce	millimètre	pouce	millimètre	pouce	millimètre
SCE24-TN	1/8	3 175	0,25	6,35	0,25	6,35
SCE2-1/2-4	5/32	3 969	0 281	7 145	0,25	6,35
SCE34-TN	3/16	4 762	0 344	8 731	0,25	6,35
SCE36	3/16	4 762	0 344	8 731	0 375	9,53
SCE44	1/4	6,35	0 437	11 112	0,25	6,35
SCE45	1/4	6,35	0 437	11 112	0 313	7 938
SCE47	1/4	6,35	0 437	11 112	0 437	11 112
SCE55	5/16	7 938	0,5	12,7	0 313	7 938
SCE57	5/16	7 938	0,5	12,7	0 437	11 112
SCE59	5/16	7 938	0,5	12,7	0 563	14 288
SCE65	3/8	9 525	0 563	14 288	0 313	7 938
SCE66	3/8	9 525	0 563	14 288	0 375	9 525
SCE67	3/8	9 525	0 563	14 288	0 437	11 112
SCE68	3/8	9 525	0 563	14 288	0,5	12,7
SCE610	3/8	9 525	0 563	14 288	0 625	15 875
SCE78	7/16	11 112	0 625	15 875	0,5	12,7
SCE710	7/16	11 112	0 625	15 875	0 625	15 875
SCE85	1/2	12,7	0 687	17 462	0 313	79,38
SCE86	1/2	12,7	0 687	17 462	0 375	95,25
SCE87	1/2	12,7	0 687	17 462	0 437	11 112
SCE88	1/2	12,7	0 687	17 462	0,5	12,7
SCE810	1/2	12,7	0 687	17 462	0 625	15 875
SCE812	1/2	12,7	0 687	17 462	0,75	19,05
SCE96	9/16	14 288	0,75	19,05	0 375	9 525
SCE98	9/16	14 288	0,75	19,05	0,5	12,7
SCE910	9/16	14 288	0,75	19,05	0 625	15 875
SCE912	9/16	14 288	0,75	19,05	0,75	19,05
SCE105	5/8	15 875	0 813	20 638	0 313	7 938
SCE107	5/8	15 875	0 813	20 638	0 437	11 112
SCE107-1/2	5/8	15 875	0 813	20 638	0 469	11,91
SCE108	5/8	15 875	0 813	20 638	0,5	12,7
SCE1010	5/8	15 875	0 813	20 638	0 625	15 875
SCE1012	5/8	15 875	0 813	20 638	0,75	19,05
SCE116	11/16	17 462	0 875	22 225	0 375	9 525
SCE118	11/16	17 462	0 875	22 225	0,5	12,7
SCE1110	11/16	17 462	0 875	22 225	0 625	15 875
SCE1112	11/16	17 462	0 875	22 225	0,75	19,05
SCE126	3/4	19,05	1	25,4	0 375	9 525
SCE128	3/4	19,05	1	25,4	0,5	12,7
SCE1210	3/4	19,05	1	25,4	0 625	15 875
SCE1212	3/4	19,05	1	25,4	0,75	19,05
SCE138	13/16	20 638	1 063	26 988	0,5	12,7
SCE1314	13/16	20 638	1 063	26 988	0 875	22 225
SCE146	7/8	22 225	1 125	28 575	0 375	9 525
SCE148	7/8	22 225	1 125	28 575	0,5	12,7
SCE1412	7/8	22 225	1 125	28 575	0,75	19,05
SCE1416	7/8	22 225	1 125	28 575	1	25,4
SCE166	1	25,4	1,25	31,75	0 375	9 525
SCE168	1	25,4	1,25	31,75	0,5	12,7
SCE1612	1	25,4	1,25	31,75	0,75	19,05
SCE1616	1	25,4	1,25	31,75	1	25,4
SCE188	1 1/8	28 575	1 375	34 925	0,5	12,7
SCE1812	1 1/8	28 575	1 375	34 925	0,75	19,05
SCE1816	1 1/8	28 575	1 375	34 925	1	25,4
SCE208	1 1/4	31,75	1,5	38,1	0,5	12,7
SCE2010	1 1/4	31,75	1,5	38,1	0 625	15 875
SCE2012	1 1/4	31,75	1,5	38,1	0,75	19,05
SCE2016	1 1/4	31,75	1,5	38,1	1	25,4
SCE2020	1 1/4	31,75	1,5	38,1	1,25	31,75
SCE2110	1 5/16	33 338	1 625	41 275	0 625	15 875
SCE228	1 3/8	34 925	1 625	41 275	0,5	12,7
SCE2212	1 3/8	34 925	1 625	41 275	0,75	19,05
SCE2216	1 3/8	34 925	1 625	41 275	1	25,4
SCE2220	1 3/8	34 925	1 625	41 275	1,25	31,75
SCE248	1 1/2	38,1	1 875	47 625	0,5	12,7
SCE2410	1 1/2	38,1	1 875	47 625	0 625	15 875
SCE2412	1 1/2	38,1	1 875	47 625	0,75	19,05
SCE2414	1 1/2	38,1	1 875	47 625	0 875	22 225
SCE2416	1 1/2	38,1	1 875	47 625	1	25,4
SCE2420	1 1/2	38,1	1 875	47 625	1,25	31,75
SCE2610	1 5/8	41 275	2	50,8	0 625	15 875
SCE2620	1 5/8	41 275	2	50,8	1,25	31,75
SCE2816	1 3/4	44,45	2 125	53 975	1	25,4
SCE2824	1 3/4	44,45	2 125	53 975	1,5	38,1
SCE328	2	50,8	2 375	60 325	0,5	12,7
SCE3210	2	50,8	2 375	60 325	0 625	15 875
SCE3216	2	50,8	2 375	60 325	1	25,4
SCE348	2 1/8	53 975	2,5	63,5	0,5	12,7
SCE3410	2 1/8	53 975	2,5	63,5	0 625	15 875
SCE3612	2 1/4	57,15	2 625	66 675	0,75	19,05
SCE3616	2 1/4	57,15	2 625	66 675	1	25,4
SCE4412	2 3/4	69,85	3 125	79 375	0,75	19,05
