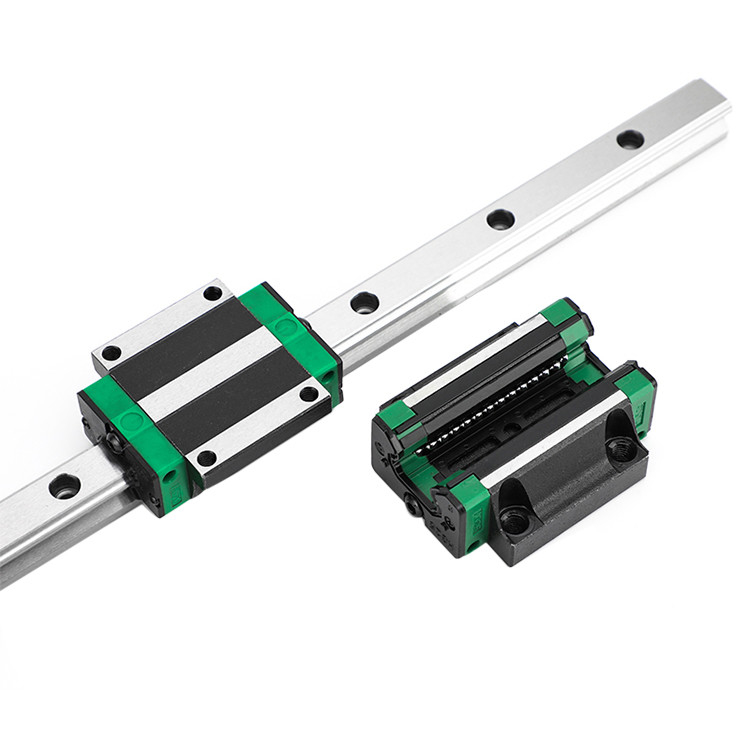

Voie de guidage linéaire Hgh35-HA de glissière à quatre rang pour la machine de mouvement linéaire

Des voies de guidage linéaires de série d'hectogramme sont conçues avec la capacité de charge et la rigidité plus haut que d'autres produits semblables avec la cannelure de circulaire-arc et l'optimisation de structure. Elle comporte des estimations égales de charge dans le radial, le radial et les directions latérales, et auto-dressant inverses pour absorber l'installation-erreur. Ainsi, les voies de guidage linéaires de série de HIWIN hectogramme peuvent réaliser une longue durée avec le mouvement linéaire à grande vitesse, de grande précision et sans heurt

Caractéristiques de voie de guidage linéaire :

(1) la capacité auto-dressante par conception, la cannelure de circulaire-arc a des points de contact à 45 degrés. La série d'hectogramme peut absorber la plupart des erreurs d'installation dues aux surfaceirregularities et fournir le mouvement linéaire sans heurt par la déformation élastique des éléments de roulement et le décalage des points de contact. Le fonctionnement de capacité, de grande précision et bon auto-dressant peut être obtenu avec une installation facile.

(2) interchangeabilité
En raison du contrôle dimensionnel de précision, la tolérance dimensionnelle de la série d'hectogramme peut être maintenue dans une gamme raisonnable, ainsi il signifie que tous les blocs et n'importe quels rails d'une série spécifique peuvent être utilisés ensemble tout en maintenant la tolérance dimensionnelle. Et un arrêtoir est ajouté pour empêcher les boules de tomber quand les blocs sont enlevés du rail.

(3) rigidité élevée dans chacune des quatre directions
En raison de la conception à quatre rang, la voie de guidage linéaire de série d'hectogramme a des estimations égales de charge dans le radial, le radial inverse et les directions de partie latérale. En outre, la cannelure de circulaire-arc fournit une largeur de large-contact entre les boules et le caniveau de cannelure permettant de grandes charges permises et rigidité élevée

Avantages
