Détails du produit
Lieu d'origine: La Chine
Nom de marque: SFT
Numéro de modèle: GE80DO-2RS
Conditions de paiement et d'expédition
Quantité de commande min: négociable
Prix: negotiable
Détails d'emballage: Carton, palette
Délai de livraison: 20-45days
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 50000pcs/Month
Application du projet: |
Simon roulement plat équipement d'automatisation roulement |
Estimation de précision: |
P0 P2 P4 P5 P6 |
Matériel: |
Acier au chrome GCR15 |
Identification: |
80mm |
La tolérance: |
C0 |
Surdose: |
120mm |
Application du projet: |
Simon roulement plat équipement d'automatisation roulement |
Estimation de précision: |
P0 P2 P4 P5 P6 |
Matériel: |
Acier au chrome GCR15 |
Identification: |
80mm |
La tolérance: |
C0 |
Surdose: |
120mm |
Les roulements à rouleaux sphériques de type GE80ES-2RS sont fabriqués par GE80DO GE80DO-2RS
Caractéristiques du roulement géométrique sphérique
Les roulements sphériques sont conçus pour répondre à tous les équipements de chargement lourds.
Les roulements plats sont capables de répondre à diverses surfaces de contact coulissantes;
Matériau composite en acier/PTFE et matériau en tissu en acier/PTFE.
La gamme de production est comprise entre ID15 mm et ID250 mm.

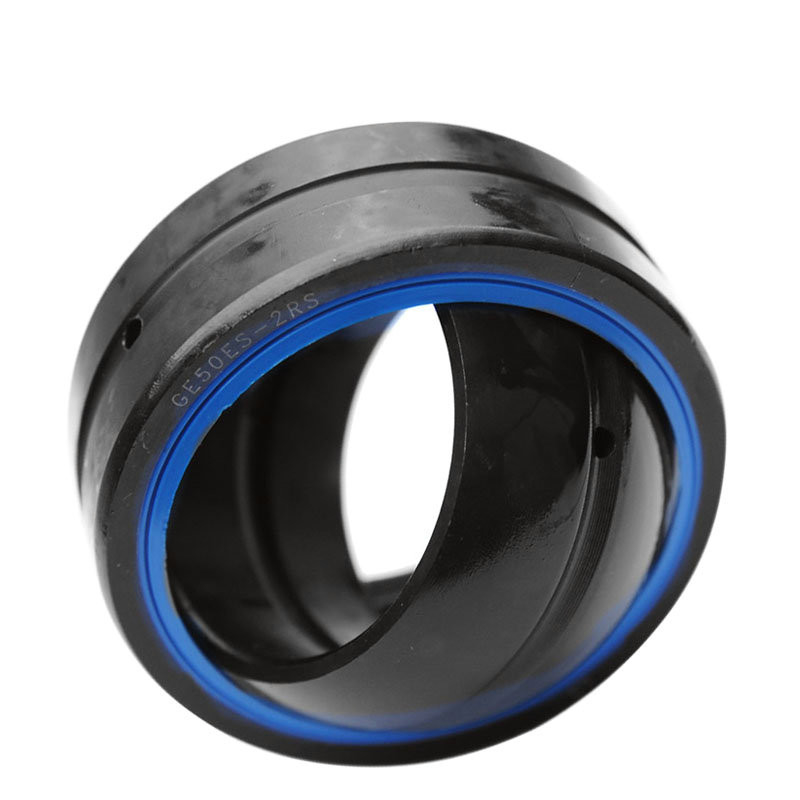

Image du roulement sphérique plat lubrifié GE ES2RS
| Tableau des dimensions · Dimensions en mm | |||||||||
| Diamètre de l'arbre | Nom | La masse | Les dimensions | ||||||
| en kg | d | D | B. Pour | C | dK | α | |||
| d | sans joints | avec joints | Diplôme | ||||||
| 6 | GE 6 DO1) Le | Je ne sais pas. | 0,004 | 6 | 14 | 6 | 4 | 102) Le | 13 |
| 8 | GE 8 DO1) Le | Je ne sais pas. | 0,007 | 8 | 16 | 8 | 5 | 132) Le | 15 |
| 10 | GE 10 DO1) Le | Je ne sais pas. | 0,012 | 10 | 19 | 9 | 6 ¢0,24 | 162) Le | 12 |
| 12 | GE 12 DO1) Le | Je ne sais pas. | 0,017 | 12 | 22 | 10 | 7 | 182) Le | 11 |
| 15 | GE 15 DO | Je ne sais pas. | 0,027 | 15 | 26 | 12 | 9 | 222) Le | 8 |
| 16 | GE 16 DO4) Les produits | Je ne sais pas. | 0,044 | 16 | 30 | 14 | 10 | 252) Le | 10 |
| 17 | GE 17 DO | Général 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 252) Le | 10 |
| 20 | GE 20 DO | Général 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 292) Le | 9 |
| 25 | GE 25 DO | Le produit doit être présenté dans les conditions suivantes: | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | Le produit doit être présenté dans les conditions suivantes: | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | Général 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | Le produit doit être présenté sous forme d'une couverture. | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | Le produit doit être présenté dans un emballage en acier. | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | Général 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | Général 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | Général 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | Général 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | Le produit doit être présenté sous forme d'une couverture. | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | Les données sont fournies à l'adresse suivante: | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | Le nombre total d'émissions de dioxyde de carbone est déterminé. | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | Pour les appareils de surveillance de l'environnement | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | Le produit doit être présenté dans un emballage en acier. | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | Le produit doit être présenté dans un emballage de qualité supérieure. | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | Le produit doit être présenté sous forme d'une couverture. | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | Le produit doit être présenté dans un emballage en acier. | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | Je ne sais pas. | Le produit doit être présenté dans la boîte de réception. | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | Je ne sais pas. | Le produit doit être présenté dans la boîte de vitesses. | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | Je ne sais pas. | Le produit doit être présenté dans la boîte de réception. | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | Je ne sais pas. | Le produit doit être présenté dans la boîte de réception. | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | Je ne sais pas. | Le produit doit être présenté sous forme d'une couverture. | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) Aucune installation de relubrication. | |||||||||
| 2) Aucune rainure de lubrification sur la surface sphérique de l'anneau intérieur. | |||||||||
| 3) Également disponible dans les groupes C2 et C3. | |||||||||
| 4) Prix et livraison sur demande. | |||||||||
Série de roulements communs:
Type GE...E: anneau extérieur unique, sans réservoir de lubrification, peut supporter des charges radiales et de petites charges axiales dans les deux sens.
Type GE...ES: anneau extérieur à couture unique avec rainure de lubrification, résistant aux charges radiales et aux petites charges axiales dans les deux sens.
Type GE...ES-2RS, type GEEW...ES-2RS: anneau extérieur à fente unique avec rainure de lubrification et anneau d'étanchéité des deux côtés.
Type GE...ESN: anneau extérieur à fente unique, type GE...XSN: anneau extérieur à double fente (anneau extérieur divisé) avec rainure d'huile lubrifiante et anneau extérieur avec rainure de retenue.Peut supporter des charges radiales et de petites charges axiales dans les deux sensCependant, lorsque la charge axiale est reçue par l'anneau de retenue, sa capacité à résister aux charges axiales est réduite.
