Détails du produit
Lieu d'origine: LA CHINE
Nom de marque: SFT
Numéro de modèle: le R-U 209
Conditions de paiement et d'expédition
Quantité de commande min: négociable
Prix: negotiable
Détails d'emballage: Carton, palette
Délai de livraison: 20-45days
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 50000pcs/Month
Nom: |
Palier à coussinet en alliage de zinc |
Le type: |
Bloc d'oreiller |
Matériel de logement: |
fonte HT200,acier inoxydable |
Application du projet: |
Machines |
Caractéristique: |
Haute précision |
Rapport du matériel: |
ACIER AU CHROME |
Nom: |
Palier à coussinet en alliage de zinc |
Le type: |
Bloc d'oreiller |
Matériel de logement: |
fonte HT200,acier inoxydable |
Application du projet: |
Machines |
Caractéristique: |
Haute précision |
Rapport du matériel: |
ACIER AU CHROME |

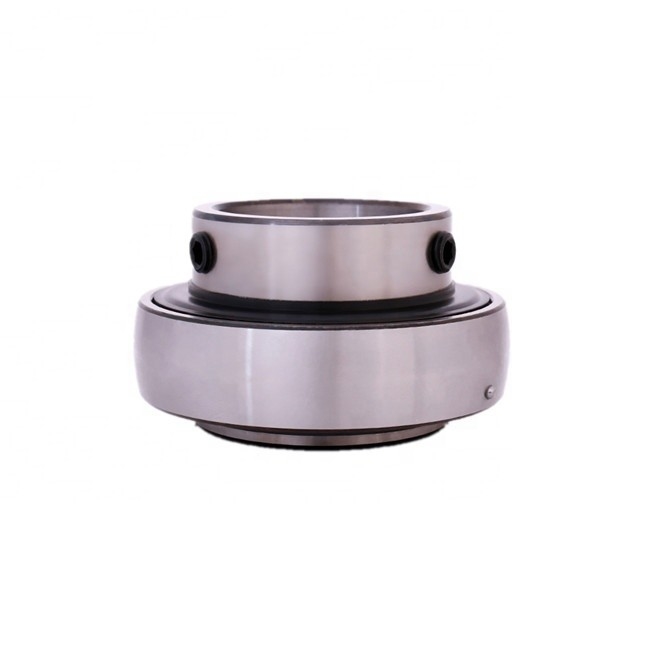

roulements d'insertion de blocs d'oreillers uk209
Technique d'insertion du roulement à billes:
Les États membres doivent fournir des informations détaillées sur l'utilisation de ces produits.
Taille de: 201 à 218, 305 à 318
Matériau: acier inoxydable, chrome, plastique
Le trou intérieur est en taille métrique et pouce selon le marché différent
Peut être avec ou sans goove de graisse sur notre anneau
Pouvant être avec ou sans boule anti-rotation (pin)
Le roulement de bloc d'oreiller (roulement à bille sphérique puter) est en fait la bille à rainure profonde portant une forme, caractéristique est son diamètre extérieur pour la surface sphérique,peut correspondre au roulement de l'effet d'auto-alignement sphérique concave correspondant à l'intérieur du roulement sphérique extérieur convient pour l'équipement requis et les pièces de situation simple, tels que ceux utilisés pour les machines agricoles, les systèmes de transport ou les machines de construction.
Il est principalement utilisé pour supporter des charges radiales, principalement des charges radiales et axiales, et ne doit pas être généralement utilisé seul pour supporter des charges axiales.le roulement peut être installé séparément, l'anneau intérieur (avec un ensemble complet de rouleaux et de supports) et l'anneau extérieurCe type de roulements ne sont pas autorisés à avoir une enveloppe relative inclinée de l'arbre, sous charge radiale la nomination générera une force axiale supplémentaire.
| Le roulement n°. | d | D | Bi | Je suis | n | - Je vous en prie | G | ds | Le poids |
| mm | (kg) | ||||||||
| Le secteur privé | 15 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4.5 | Un M5x0.8 | 0.14 |
| Le secteur privé | 17 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4.5 | Un M5x0.8 | 0.13 |
| Le secteur privé | 20 | 47 | 31 | 17 | 12.3 | 18.7 | 5 | Un M6×1.0 | 0.18 |
| Le secteur privé | 25 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | Un M6×1.0 | 0.22 |
| Le secteur privé | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | Un M6×1.0 | 0.34 |
| Le secteur privé | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | Un M8×1.0 | 0.52 |
| Le secteur privé | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | Un M8×1.0 | 0.68 |
| Le secteur privé | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | Un M8×1.0 | 0.78 |
| UC210 | 50 | 90 | 51.6 | 22 | 19 | 32.6 | 10 | Un M10×1.25 | 0.85 |
| UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | Un M10×1.25 | 1.22 |
| UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | Un M10×1.25 | 1.65 |
| UC213 | 65 | 120 | 65.1 | 29 | 25.4 | 39.7 | 10 | Un M10×1.25 | 1.96 |
| UC214 | 70 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | Un M12×1.5 | 2.06 |
| UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | Un M12×1.5 | 2.3 |
| UC216 | 80 | 140 | 82.6 | 33 | 33.3 | 49.3 | 12 | Un M12×1.5 | 2.79 |
| Le secteur privé | 85 | 150 | 85.7 | 35 | 34.1 | 51.6 | 12 | Un M12×1.5 | 3.59 |
| UC218 | 90 | 160 | 96 | 37 | 39.7 | 56.3 | 12 | Un M12×1.5 | 4.45 |
| UC220 | 100 | 180 | 108 | 41 | 4.56 | ||||
UK209 Série de roulements de coussins
| Modèle de roulement | Dimension (mm) | Poids (en kg) |
Charge dynamique Cr ((KN) |
Cor ((KN) de charge statique |
Limite de vitesse (r/min) |
||||||||
| Nouveau | Vieille | d0 | dZ | D | D1 | B3 | B. Pour | B2 | C | ||||
| UK205+H2305 | 290504 | 20 | 25 | 52 | 38 | 35 | 26 | 8 | 17 | 0.25 | 10.78 | 6.98 | 3400 |
| UK206+H2306 | 290505 | 25 | 30 | 62 | 45 | 38 | 28 | 8 | 19 | 0.36 | 14.97 | 10.04 | 2800 |
| UK207+H2307 | 290506 | 30 | 35 | 72 | 52 | 43 | 30 | 9 | 20 | 0.57 | 19.75 | 13.67 | 2400 |
| UK208+H2308 | 290507 | 35 | 40 | 80 | 58 | 46 | 31 | 10 | 21 | 0.74 | 22.71 | 15.94 | 2200 |
| UK209+H2309 | 290508 | 40 | 45 | 85 | 65 | 50 | 33 | 11 | 22 | 0.83 | 24.36 | 17.71 | 1900 |
| UK210+H2310 | 290509 | 45 | 50 | 90 | 70 | 55 | 35 | 12 | 24 | 0.97 | 26.98 | 19.84 | 1800 |
| UK211+H2311 | 290510 | 50 | 55 | 100 | 75 | 59 | 39 | 12 | 25 | 1.26 | 33.37 | 25.11 | 1600 |
| UK212+H2312 | 290511 | 55 | 60 | 110 | 80 | 62 | 41 | 13 | 27 | 1.59 | 36.74 | 27.97 | 1500 |
Application du roulement de l'oreiller:
Les roulements à bloc d'oreiller sont largement utilisés dans l'automobile, l'électricité (appareils électroménagers, outils électriques, équipements de fitness, moteurs, dispositifs médicaux, motos, machines textiles).Rameaux de blocs d'oreiller utilisés dans les équipements, machines de construction, matériel roulant, machines agricoles et diverses machines spécialisées
