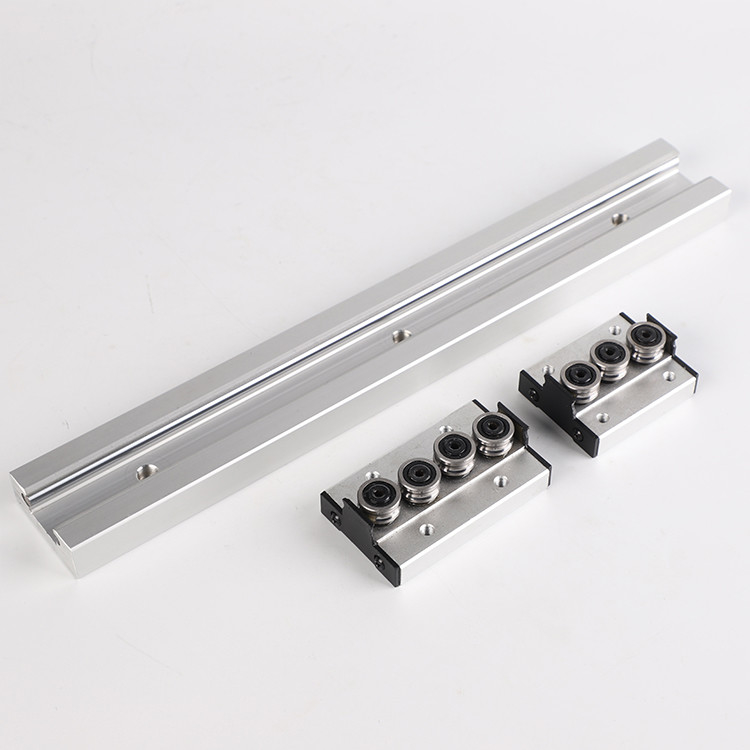

Incidence : Rail en aluminium de soutien de /Shaft de rail de soutien/guide linéaire rond :
Types linéaires ronds de guide :
(1), SBR-C12, SBR-C13, SBR-C16, SBR-C20, SBR-C25, SBR-C30, SBR-C35, SBR-C40, SBR-C50 ;
(2), TBR-C16, TBR-C20, TBR-C25, TBR-C30.
Incidences linéaires de bloc de glissière :
(1) SBR12UU/LUU, SBR13UU/LUU, SBR16UU/LUU, SBR20UU/LUU, SBR25UU/LUU, SBR30UU/LUU
SBR40UU/LUU, SBR50UU/LUU ;
(2) TBR16UU/LUU, TBR20UU/LUU, TBR25UU/LUU, TBR30UU/LUU
Caractéristiques du produit :
A. Dynamic et différence statique de résistance de frottement est petit, qui est utile d'améliorer la vitesse de réponse et la sensibilité du système de commande numérique par ordinateur ;
B. La puissance d'entraînement est petite, qui réduit la consommation d'énergie ;
C. High plaçant l'exactitude et répéter placer l'exactitude ;
D. En augmentant la charge initiale, la rigidité est considérablement augmentée ;
E. Utilisant des rais appareillés de guide, il a l'effet d'homogénéiser l'erreur ;
F. Peut résister à la charge d'en haut et en bas ou ainsi ;
G. L'extrémité et le côté peuvent être manuels ou automatiques lubrifiés par la tasse d'huile ;
H. Il a simplifié la conception et la fabrication de la structure mécanique, a donc réduit le coût de fabrication.
Caractéristiques
Série de LSA-A/LSA-LA
| Modèle |
Dimensions |
Taille de glisseur |
|
Taille
H
|
Largeur
W
|
Longueur
L
|
W2 |
H2 |
B |
C |
S*l |
L1 |
T |
T1 |
N |
G |
K |
d1 |
Spécifications de bec |
| LSA 15 A |
24 |
47 |
56,3 |
16 |
4,7 |
38 |
30 |
M5*11 |
39,3 |
7 |
11 |
4,3 |
7 |
3,2 |
3,3 |
G-M4 |
|
LSA 20 A
LA DE LSA 20
|
30 |
63 |
72,9
88,8
|
21,5 |
4 |
53 |
40 |
M6*10 |
51,3
67,2
|
7 |
10 |
5 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 25 A
LA DE LSA 25
|
36 |
70 |
81,6
100,6
|
23,5 |
5,5 |
57 |
45 |
M8*16 |
59
78
|
11 |
16 |
6 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 30 A
LA DE LSA 30
|
42 |
90 |
97
119,2
|
31 |
7 |
72 |
52 |
M10*18 |
71,4
93,6
|
11 |
18 |
7 |
12 |
6,5 |
3,3 |
G-M6 |
|
LSA 35 A
LA DE LSA 35
|
48 |
100 |
111,2
136,6
|
33 |
7,5 |
82 |
62 |
M10*21 |
81
106,4
|
13 |
21 |
8 |
11,5 |
8,6 |
3,3 |
G-M6 |
|
LSA 45 A
LA DE LSA 45
|
60 |
120 |
137,7
169,5
|
37,5 |
10 |
100 |
80 |
M12*25 |
102,5
134,3
|
13 |
25 |
10 |
13,5 |
10,6 |
3,3 |
G-PT1/8 |
| Modèle |
Taille de rail |
Estimation de charge de base |
Moment statique permis |
Poids |
|
Taille
H
|
Largeur
W
|
Lancement
P
|
E
DST
|
D*h*d |
Charge dynamique C
KN
|
Charge statique C0
KN
|
député britannique
KN*m
|
MON
KN*m
|
M.
KN*m
|
Glisseur
Kilogramme
|
Guide
KG/m
|
| Simple * |
Double* |
Simple * |
Double* |
| LSA 15 A |
15 |
15 |
60 |
20 |
7.5*5.3*4.5 |
11,8 |
18,9 |
0,12 |
0,68 |
0,12 |
0,68 |
0,14 |
0,18 |
1,5 |
|
LSA 20 A
LA DE LSA 20
|
20 |
18 |
60 |
20 |
9.5*8.5*6 |
19,7
23,3
|
29,5
39,3
|
0,23
0,39
|
1,42
2,23
|
0,23
0,39
|
1,42
2,23
|
0,29
0,38
|
0,4
0,52
|
2,4 |
|
LSA 25 A
LA DE LSA 25
|
23 |
22 |
60 |
20 |
11*9*7 |
28,1
34,4
|
42,4
56,6
|
0,39
0,67
|
2,20
3,52
|
0,39
0,67
|
2,20
3,52
|
0,48
0,63
|
0,62
0,82
|
3,4 |
|
LSA 30 A
LA DE LSA 30
|
28 |
26 |
80 |
20 |
14*12*9 |
39,2
47,9
|
57,8
77,0
|
0,62
1,07
|
3,67
5,81
|
0,62
1,07
|
3,67
5,81
|
0,79
1,05
|
1,09
1,43
|
4,8 |
|
LSA 35 A
LA DE LSA 35
|
34 |
29 |
80 |
20 |
14*12*9 |
52,0
63,6
|
75,5
100,6
|
0,93
1,60
|
5,47
8,67
|
0,93
1,60
|
5,47
8,67
|
1,25
1,67
|
1,61
2,11
|
6,6 |
|
LSA 45 A
LA DE LSA 45
|
45 |
38 |
105 |
22,5 |
20*17*14 |
83,8
102,4
|
117,9
157,3
|
1,81
3,13
|
10,67
16,95
|
1,81
3,13
|
10,67
16,95
|
2,57
3,43
|
2,98
3,9
|
11,5 |
Note : Les conditions pour les caractéristiques 55 et 65, emploient svp le modèle de LSA-B/LSA-LB.
Note* : Simple : double simple de glisseur : la double glissière a étroitement arrangé.
Note : La résistance à la fatigue évaluée de base du guide linéaire de roulement de boule est C 50km. Si le C de la résistance à la fatigue évaluée de 50km est converti en 100km, son C100 peut être employé sous la forme inférieure C=C100*1.26.
Avantages linéaires de guide :
Rigidité d'A. High et charge élevée
Fonctionnement de B.Smooth, à faible bruit et non-pollution
Accurancy de C.High et établissement facile
Application :
Matériel électronique, machine d'essai de tension et l'appareil de mesure du même rang tridimensionnel numérique,
Équipement de précision, et machines-outils multiaxes, presses, broyeur d'outil, découpeuse automatique de gaz,
Imprimante, trieuse de cartes, machines à emballer de nourriture et tout autre outillage industriel glissant des composants
