Détails du produit
Lieu d'origine: La Chine
Nom de marque: SFT
Numéro de modèle: SC30UU SCS30UU
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: negotiable
Détails d'emballage: carton, palette
Délai de livraison: 20-45DAYS
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 50000pcs/month
Matériel: |
Acier au chrome |
Estimation de précision: |
P0 P4 P5 P6 |
Rugosité: |
Ra0.4-0.8 |
Lubrifié: |
Huile |
Type: |
LINÉAIRE, linéaire |
Dureté: |
59-63 HRC |
Matériel: |
Acier au chrome |
Estimation de précision: |
P0 P4 P5 P6 |
Rugosité: |
Ra0.4-0.8 |
Lubrifié: |
Huile |
Type: |
LINÉAIRE, linéaire |
Dureté: |
59-63 HRC |

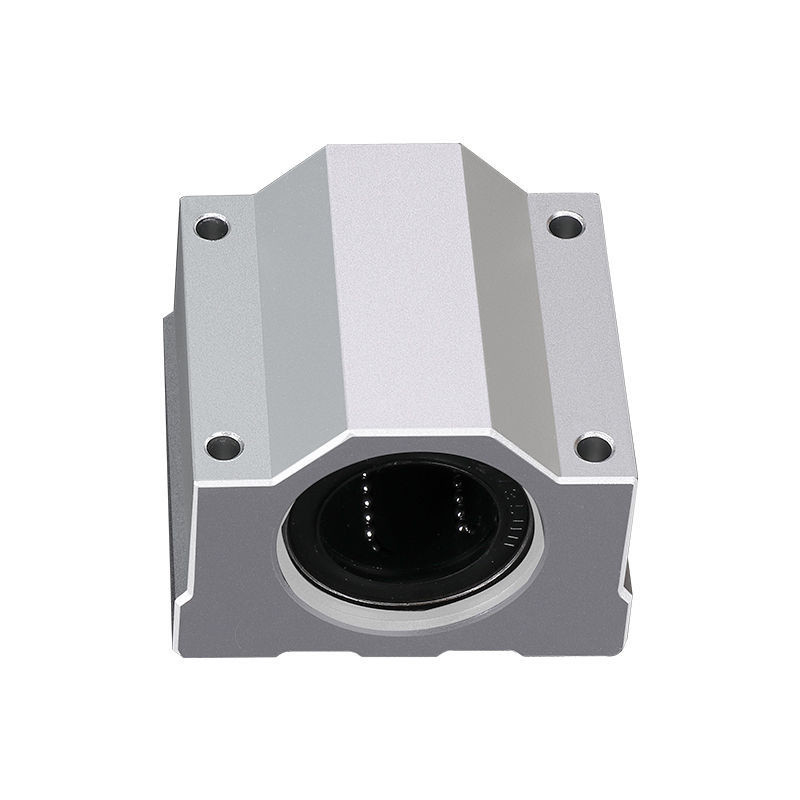

bloc étroit de glissière de chariot linéaire d'unités soutenant le bloc de guide linéaire de glissement de SCS30UU
Description de produit de l'incidence de mouvement linéaire
Unité d'incidence de mouvement linéaire/séries de Sc… LUU Sc… UU de bloc
Le rapport linéaire est une production bonne marchée de système de mouvement linéaire pour le voyage illimité en même temps que l'axe de cylindre. Depuis porter le contact de stylo à bille avec l'axe, ainsi depuis l'utilisation de petites charges. Avec la rotation minimale de boule de frottement, qui peut obtenir le mouvement sans heurt à haute précision. Frottement à faible bruit et bas, haute précision, la vie élevée. En raison du contact de point entre la boule et l'axe droit, le frottement petit, précision de mouvement est haut.
Des incidences linéaires sont utilisées en même temps que l'axe linéaire durci. Pour les systèmes infinis d'un mouvement linéaire. La boule et l'axe durci parce que c'est le point de contact, permettant la charge est petit, mais le mouvement linéaire du frottement minimum, haute précision, mouvement rapide. Principalement utilisé pour le mouvement linéaire a passé.
Application
Rail de guide de mouvement linéaire et séries du bloc TBR/SBR avec le serface doux, peu de frottement, à faible bruit, ils sont très utilisés dans le système de mouvement linéaire. Par exemple, poinçon, machine de meulage d'outil, découpeuse automatique, imprimante, trieuse de cartes, machine à emballer de nourriture, d'autres parties coulissantes sur l'outillage industriel.
| Norme | Estimation de charge de base | Poids (gf) | Dimensionsmm) | ||||||||||||||
| Désignation | Incidence de revêtement | C dynamique N | Co statique N | Diamètre d'axe | Dimensions nominales (millimètres) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
