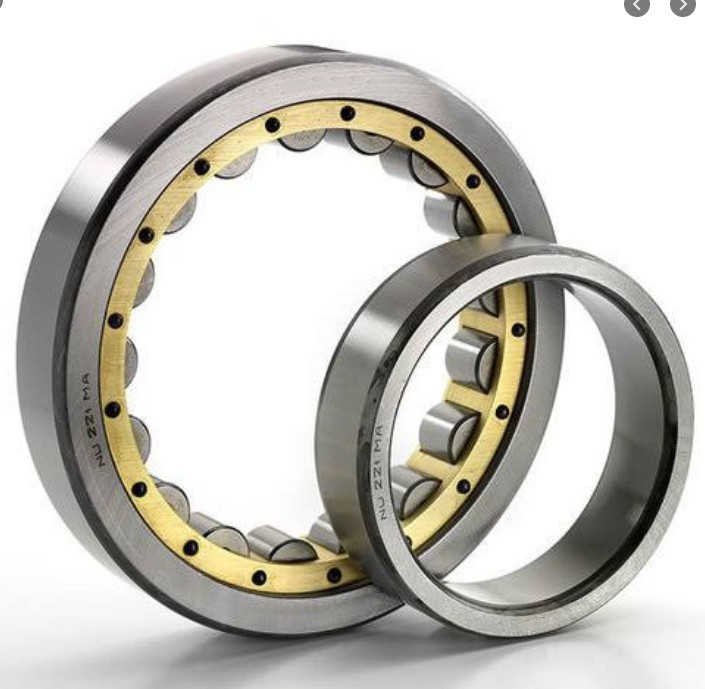

Roulement à rouleaux cylindrique N309, NU309, chariot élévateur 45x100x25mm de construction de machines de NJ 309

Roulement à rouleaux cylindriques Série N,NU,NJ (RIU, RU)

Ces roulements ne supportent qu'une charge radiale et peuvent s'adapter à la fois à la dilatation et à la contraction.Le déplacement axial relatif d'une bague à l'autre s'effectue avec un minimum de frottement pendant la rotation du roulement.Les roulements de type RIU et RU peuvent être utilisés dans une ou deux positions pour le support de l'arbre si d'autres moyens de positionnement axial sont fournis.La bague extérieure a deux nervures solidaires tandis que la bague intérieure a un diamètre extérieur cylindrique sans nervures.

Gamme de taille : 80 mm à 2000 mm OD

Attributs de conception

• La conception a une bague intérieure cylindrique et deux nervures sur la bague extérieure, ce qui rend les roulements de type NU bien adaptés à une utilisation en tant que roulements flottants.

• Les composants séparables simplifient le montage et le démontage.

• S'adapte à l'expansion et à la contraction axiales.

• Fournit un déplacement axial entre les anneaux avec un minimum de frottement lors de la rotation.

• Supporte de lourdes charges radiales.

• Ne convient pas aux applications avec charges axiales.

Applications

• Broyeurs de ciment et de charbon

• Pompes

• Compresseurs

• Engrenages planétaires

• Boîtes de vitesses

• Centrifugeuses

• Équipement de minage

• Traitement agrégé

• Boîtes de vitesses

  Numéro d'article	Intérieur (d) MM	Extérieur (D) MM	Largeur (B) MM	poids (kg)
  NJ210ECP	50	90	20	0,5020
  NJ211ECP	55	100	21	0,6780
  NJ212ECP	60	110	22	0,8420
  NJ213ECP	65	120	23	1,0700
  NJ214ECP	70	125	24	1,1771
  NJ215ECP	75	130	25	1.3000
  NJ216ECP	80	140	26	1,5700
  NJ217ECP	85	150	28	1.9500
  NJ218ECP	90	160	30	2.3240
  NJ219ECP	95	170	32	2.9240
  NJ220ECP	100	180	34	3.5500
  NJ 303 ECP	17	47	14	0,1200
  NJ 304 ECP	20	52	15	0,1500
  NJ 305 ECP	25	62	17	0,2500
  NJ 306 ECP	30	72	19	0,3700
  NJ 307 ECP	35	80	21	0,4900
  NJ 308 ECP	40	90	23	0,6700
  NJ 309 ECP	45	100	25	0,8900
  NJ 310 ECP	50	110	27	1.1700
