Profil bas de voies de guidage de la boule LM de la série HGH15CA HGW15CC de HGR

Name: Profil bas de voies de guidage de la boule LM de la série HGH15CA HGW15CC de HGR
Brand: Shaanxi Fortune Industries Co.ltd
SKU: HGR25
Price: 50.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: La Chine

Nom de marque: SFT

Numéro de modèle: HGR25

Conditions de paiement et d'expédition

Quantité de commande min: négociable

Prix: negotiable

Détails d'emballage: carton, palette

Délai de livraison: 20-45DAYS

Conditions de paiement: L/C, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 50000PCS/MONTH

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                Voies de guidage de la boule LM de HGW15CC, Voies de guidage de la boule LM de HGH15CA, Voies de guidage linéaires de HGH15CA


Distance de trou de glissière:	60mm	En forme de bloc:	Type carré (CH)
Largeur:	25mm	Série:	voie de guidage linéaire
Matériel:	Gcr15	Application:	Machinerie

Distance de trou de glissière:	60mm
En forme de bloc:	Type carré (CH)
Largeur:	25mm
Série:	voie de guidage linéaire
Matériel:	Gcr15
Application:	Machinerie

Profil bas de voies de guidage de la boule LM de la série HGH15CA HGW15CC de HGR

Bonne qualité série HGR HGH15CA HGW15CC guidage linéaire à billes lm à profil bas

Description du produit

Les guidages linéaires fournissent un type de mouvement linéaire qui utilise des éléments roulants de recirculation entre un rail profilé et un bloc de roulement.Le coefficient de frottement sur un guidage linéaire n'est que de 1/50 par rapport à une glissière traditionnelle et est capable de supporter des charges dans toutes les directions.

Grâce à ces caractéristiques, un guidage linéaire peut atteindre une précision élevée et une précision de déplacement grandement améliorée.Hiwin Corporation propose plusieurs séries de guidages linéaires et chaque série propose différentes options pour les tailles, les capacités de chargement, les précisions, etc.

Caractéristique

(1) Précision de positionnement élevée
Lorsque le guide linéaire est utilisé comme guide linéaire, puisque le frottement du guide linéaire est un frottement de roulement, non seulement le coefficient de frottement est réduit à 1/50 du guide de glissement, mais également la différence entre le frottement dynamique et le frottement statique est petite.Par conséquent, lorsque le lit est en marche, il n'y a pas de glissement et la précision de positionnement de μm peut être atteinte.

(2) moins d'usure
Le guide coulissant traditionnel entraînera inévitablement une mauvaise précision du mouvement de la plate-forme en raison du flux inverse du film d'huile, et la lubrification ne sera pas suffisante en raison du mouvement, ce qui entraînera l'usure de la surface de contact de la piste de roulement, ce qui affecte sérieusement la précision.L'usure du guide de roulement est très faible, de sorte que la machine peut maintenir sa précision pendant longtemps.

(3) Puissance à faible puissance de mouvement à grande vitesse
Étant donné que le frottement du guide linéaire est très faible, le lit peut être utilisé avec moins de puissance, en particulier lorsque le lit fonctionne en aller-retour régulier, et la perte de puissance de la machine peut être considérablement réduite.

Modèle	Dimension physique			Dimensions du bloc
	H	H1	N	O	B	B1	C	L1	L	K1	K2	g	M xL	J	H2	H3
HGH 15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	dix	4,85	5.3	M4x5	6	7,95	7.7
HGH 20CA	30	4.6	12	44	32	6	36	50,5	77,5	12h25	6	12	M5x6	8	6	6
HGH 20HA							50	65.2	92,6	12.6
HGH 25CA	40	5.5	12.5	48	35	6.5	35	58	84	16.8	6	12	M6x8	8	dix	9
HGH 25HA							50	78,6	104.6	19.6
HGH 30CA	45	6	16	60	40	dix	40	70	97,4	20h25	6	12	M8x10	8.5	9.5	13.8
HGH 30HA							60	93	120.4	21.75
HGH 35CA	55	7.5	18	70	50	dix	50	80	112.4	20.6	sept	12	M8x10	10.2	16	19.6
HGH 35HA							72	105,8	138.2	22,5
HGH 45CA	70	9.5	20,5	86	60	13	60	97	139.4	23	dix	12.9	M10x17	16	18.5	30,5
HGH 45HA							80	128,8	171.2	28,9
HGH 55CA	80	13	23,5	100	75	12.5	75	117,7	166,7	27h35	11	12.9	M12x18	17.5	22	29
HGH 55HA							95	155,8	204.8	36,4
HGH 65CA	90	15	31,5	126	76	25	70	144.2	200.2	43.1	14	12.9	M16x20	25	15	15
HGH 65HA							120	203.6	259.6	47,8

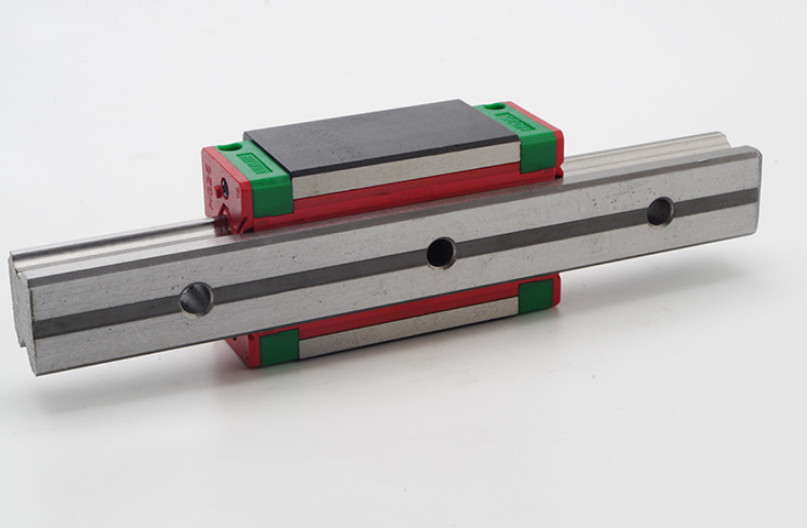

Profil bas de voies de guidage de la boule LM de la série HGH15CA HGW15CC de HGR 0
