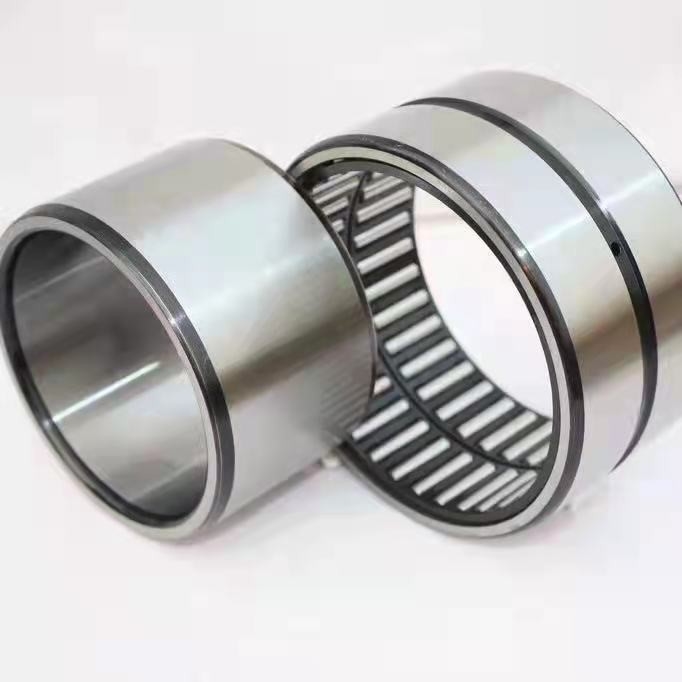

Roulement à rouleaux d'aiguille de la série 25x47x22mm de NAV NAV4005 pour le moyeu de roue

Série NAV Taille 25x47x22mm roulement à rouleaux à aiguille NAV4005 pour moyeu de roue

roulements à rouleaux à aiguilleLe cam follower est composé d'un bouton utilisé comme plateau d'un groupe de rouleaux et d'un anneau extérieur à paroi épaisse.L'épaule de l'embout et l'anneau de retenue de surface sur l'embout forment les faces de guidage sur les deux côtés de l'anneau extérieur.Lorsque les rouleaux courbés roulent sur le plateau ou la roue à cames, la contrainte interne sur les rouleaux augmentera en raison de la déformation de l'anneau extérieur.

Informations sur les produits

Nous offrons presque tous les types de roulements à rouleaux d'aiguilleLa qualité est assortie de prix compétitifs.

Ce type de roulement a plusieurs styles structurels au choix des clients, tels que les séries étroites et larges, avec ou sans races intérieures, cages, côtes ou joints.Il peut être conçu selon les exigences structurelles spéciales des clients ainsi.

Précision du produit:
La tolérance dimensionnelle et la précision géométrique sont basées sur GB/T5801.
La différence mutuelle du diamètre du rouleau d'aiguille est de 2 μ M et le degré de précision est G2 (ISO GB309).
Le diamètre du cercle inscrit est conforme au degré de tolérance F6 avant le montage de l'anneau extérieur avec un ensemble de cage et de rouleau.
La clearance de marche radiale du roulement est conforme à la valeur définie par le groupe 0 de GB/T4604.
Le degré de précision spécial est basé sur GB/T307.1
Pour obtenir des informations plus complètes sur les exigences particulières de l'espace libre, du cercle inscrit et du degré de précision des roulements, veuillez contacter cette société.

Matériaux

Le matériau pour le rouleau à aiguille est de l'acier de roulement GCr15, durcissement à l'extinction HRC60-65.
Le matériau pour les courses intérieures et extérieures est de l'acier de roulement GCr15, durcissant à l'extinction HRC61---65.
Le matériau utilisé pour les cages est l'acier de qualité à faible teneur en carbone ou le nylon renforcé.

Vue d'ensemble du produit

Je ne veux pas.	Taille (en mm)			Poids (g)
Nombre d'établissements	15	32	17	76
Nombre d'établissements	17	35	18	94
Nombre d'emplois	20	42	22	170
Nombre d'établissements	25	47	22	195
Nombre d'établissements	30	55	25	299
Nombre d'établissements	35	62	27	402
Nombre d'établissements	40	68	28	482
Nombre d'établissements	45	75	30	617
Nombre d'établissements	50	80	30	669
Nombre d'emplois	55	90	35	55
Nombre d'emplois	60	95	35	1087
Nombre d'établissements	65	100	35	1156
Nombre d'établissements	70	110	40	1666
Nombre d'établissements	75	115	45	1762
Nombre d'établissements	80	125	45	2450
Nombre d'établissements	85	130	45	2500
