Mettre en évidence:
                                                                                                                                                                                                                                                Joint à rotule CM5 Rod End Bearing, Joint à rotule de Comh20T Rod End Bearing, Embout à rotule du joint CM5


Matériel:	Rapport de l'acier	Dureté:	60-64
Application du projet:	Industrie, machines, aviation, agricole, précision	type:	EMBOUT À ROTULE
Estimation de précision:	Haute précision	lubrification:	Graisse d'huile

Matériel:	Rapport de l'acier
Dureté:	60-64
Application du projet:	Industrie, machines, aviation, agricole, précision
type:	EMBOUT À ROTULE
Estimation de précision:	Haute précision
lubrification:	Graisse d'huile

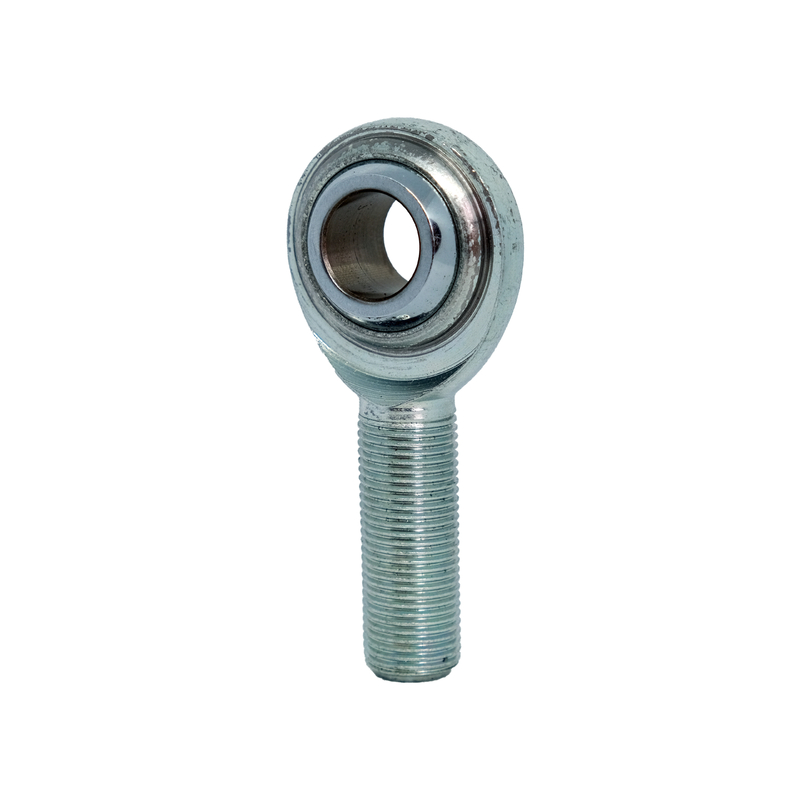

Incidence de Rod End Bearing Comh 20T de joint à rotule CM5

Résistance de la tige de l'articulation à bille

Les roulements de bout de tige sont constitués d'un œil d'articulation sphérique simple avec un arbre fileté externe.

Ces roulements peuvent supporter une charge radiale importante et une charge axiale bidirectionnelle en même temps.

Le roulement a un anneau intérieur sphérique qui entre en contact direct avec la surface de forage du corps en alliage de bronze spécial.

Cela offre un mouvement de rotation et d'oscillation plus lisse et peut améliorer les propriétés d'usure et de chargement.

1Caractéristiques du roulement de bout de tige

• Surface de contact coulissante: acier/PTFE

• Lubrifiant: sans entretien

• Chambres: acier inoxydable 304

• anneau intérieur: 420 acier inoxydable, traité thermiquement HRC54-60

• anneau extérieur: acier inoxydable 304

• Couche: PTFE

2Application du roulement de bout de tige

Les roulements de bout de tige sont largement utilisés dans le génie hydraulique, la machine de formage des métaux, les machines de construction, les équipements d'automatisation, l'amortisseur automobile, la porte d'écluse des machines à eau, la serrure de navigation,Machines et appareils pour le textile.

	Matériaux
	Le ballon	Corps
	52100 acier	Aciers à faible teneur en carbone
	Rc 56 MIN.	D'une épaisseur n'excédant
	D'une épaisseur n'excédant pas 1 mm	Traités au chromate

- Les hommes sont des hommes.		B. Pour Je suis à la DIA.	D Je suis à la DIA.	W Largeur	T Largeur	Le ballon Je suis à la DIA.	Une LGTH	N Le THD.	C LGTH	a°MIS Angle	L'ULT. Résultats RADIAL Chargement Je ne sais pas.	Approximativement. Poids du produit Je ne sais pas.
La main droite, partie n° 1.	La main gauche, partie n° 1.	+.0025 -.0005	+.010 -.010	+.000 -.005	+.005 -.005	Le REF.	+.015 -.015	UNF 3A	+.062 -.031	Le REF.	L'ULT. Résultats RADIAL Chargement Je ne sais pas.	Approximativement. Poids du produit Je ne sais pas.
CM3*	CM3*	.1900	.625	.312	.234	.437	1.250	10 à 32	.750	20	1,210	.03
CM4*	CM4*	.2500	.750	.375	.250	.500	1.562	Le temps est compté	1.000	27	2,225	.04
CM5*	CM5*	.3125	.875	.437	.312	.625	1.875	Le 16/05/24	1.250	22	3,600	.07
CM6	CM6	.3750	1.000	.500	.359	.719	1.938	3/8 à 24	1.250	22	5,100	.11
CM7	CM7	.4375	1.125	.562	.406	.812	2.125	Le 16/7-20	1.375	21	6,402	.15
CM8	CM8	.5000	1.312	.625	.453	.937	2.438	1 / 2 à 20	1.500	20	8,386	.24
CM10	CM10	.6250	1.500	.750	.484	1.125	2.625	Je vous en prie.	1.625	26	9,813	.36
Le CM12	Le CM12	.7500	1.750	.875	.593	1.312	2.875	3/4 à 16	1.750	24	14,290	.57

Incidence de Rod End Bearing Comh 20T de joint à rotule CM5 1
