Introduction
Le palier commun est une sorte de structure spéciale de palier glissant.Il est de structure simple que le roulement, qui est principalement composé d'une bague intérieure sphérique et d'une bague extérieure sphérique, peut supporter une charge plus importante, selon les différents types et structures, peut être combiné pour supporter une charge radiale, une charge axiale et radial, axial existent en même temps.
Caractéristique

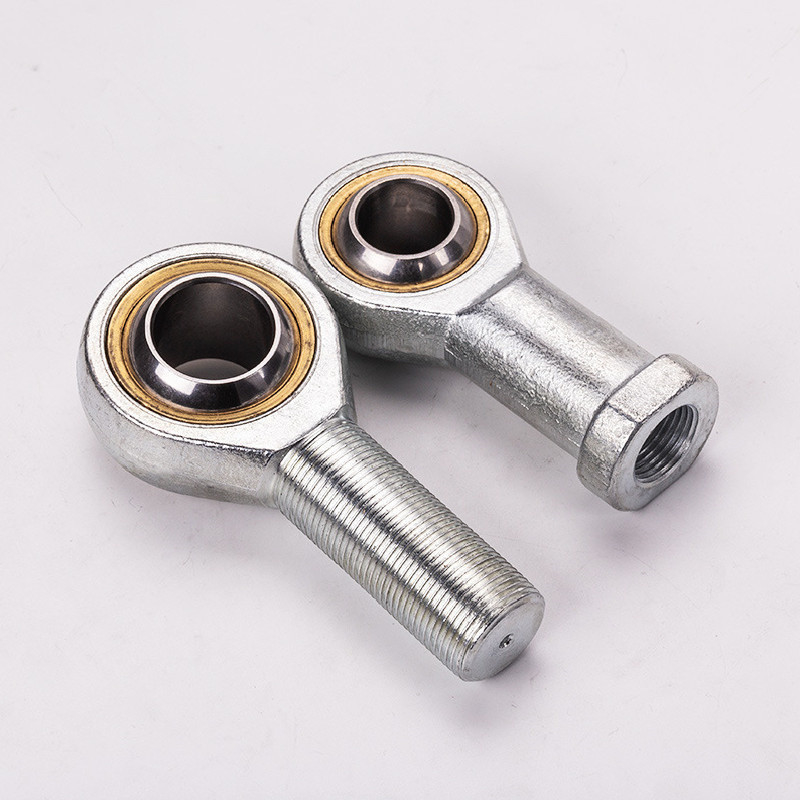

1. Roulements avec une tige d'étirement, étirement avec filetage mâle à droite ou à gauche.
2. Pour plaquer le zinc sur la surface du corps de la tige, le boîtier avec un trou de lubrification ou un graisseur.
3.Température de fonctionnement admissible des embouts à rotule, sont disponibles sur la plage de température d'utilisation de - 30 °C à + 80 °C et conservent le droit de supporter la capacité.
Application
Il est largement utilisé dans l'industrie de l'ingénierie des cylindres d'huile hydraulique, des machines de formage des métaux, des machines d'ingénierie, des équipements d'automatisation, des amortisseurs automatiques, des machines de conservation de l'eau, etc.
il est généralement utilisé à faible vitesse de rotation, le mouvement angulaire, peut supporter une charge plus importante, peut supporter une charge radiale, une charge axiale ou l'articulation de la charge radiale et axiale.
| CODE |
Dimensions(mm) |
Capacités de charge
KN |
Lester |
| |
ré |
d3 6H |
B |
C1 |
O |
L3 min |
d2 |
L4 |
h1 |
L5 |
d4 |
d5 |
d1 |
α≈ |
dyn.CD |
statistiqueCs |
KG |
| PHS4 |
4 |
M4x0.7 |
sept |
5.25 |
8 |
8 |
14 |
31 |
24 |
4 |
8 |
9.5 |
6.5 |
13 |
3 |
5 |
0,009 |
| PHS5 |
5 |
M5×0.8 |
8 |
6 |
9 |
dix |
16 |
35 |
27 |
4 |
8.5 |
11 |
7.7 |
13 |
3.25 |
5.7 |
0,016 |
| PHS6 |
6 |
M6×1.0 |
9 |
6,75 |
11 |
12 |
18 |
39 |
30 |
5 |
dix |
13 |
8,96 |
13 |
4.3 |
7.2 |
0,022 |
| PHS8 |
8 |
M8 × 1,25 |
12 |
9 |
14 |
16 |
22 |
47 |
36 |
5 |
12.5 |
16 |
10.4 |
14 |
7.2 |
11.6 |
0,047 |
| PHS10 |
dix |
M10×1.5 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
15 |
19 |
12.9 |
13 |
dix |
14.5 |
0,077 |
| PHS12 |
12 |
M12 × 1,75 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
15.4 |
13 |
13.4 |
17 |
0,1 |
| PHS14 |
14 |
M14×2.0 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20 |
25 |
16.9 |
16 |
17 |
24 |
0,16 |
| PHS16 |
16 |
M16×2.0 |
21 |
15 |
22 |
28 |
40 |
84 |
64 |
8 |
22 |
27 |
19.4 |
15 |
21.6 |
28,5 |
0,22 |
| PHS18 |
18 |
M18×1.5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
dix |
25 |
31 |
21.9 |
15 |
26 |
42,5 |
0,32 |
| PHS20 |
20 |
M20×1.5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
dix |
27,5 |
34 |
24.4 |
14 |
31,5 |
42,5 |
0,42 |
| PHS22 |
22 |
M22×1.5 |
28 |
20 |
32 |
37 |
54 |
111 |
84 |
12 |
30 |
38 |
25,8 |
15 |
47,5 |
68 |
0,54 |
| PHS25 |
25 |
M24×2.0 |
31 |
22 |
36 |
42 |
60 |
124 |
94 |
12 |
33,5 |
42 |
29.6 |
15 |
47,5 |
68 |
0,73 |
| PHS28 |
28 |
M27×2.0 |
35 |
24 |
41 |
48 |
66 |
136 |
103 |
14 |
37 |
46 |
32.3 |
15 |
58 |
75,5 |
0,98 |
| PHS30 |
30 |
M30×2.0 |
37 |
25 |
41 |
51 |
70 |
145 |
110 |
15 |
40 |
50 |
34,8 |
17 |
64 |
88 |
1.1 |
