Détails du produit
Lieu d'origine: La Chine
Nom de marque: SFT
Numéro de modèle: FE423Z
Conditions de paiement et d'expédition
Quantité de commande min: négociable
Prix: negotiable
Détails d'emballage: carton, palette
Délai de livraison: 20-45DAYS
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 50000PCS/MONTH
vitesse de dépassement: |
750/1050 |
Taille du forage: |
2 - 60 millimètres |
Largeur: |
7 mm |
Diamètre du forage: |
50 mm |
Type de joints: |
Non scellé |
Diamètre extérieur: |
10 à 68 mm |
vitesse de dépassement: |
750/1050 |
Taille du forage: |
2 - 60 millimètres |
Largeur: |
7 mm |
Diamètre du forage: |
50 mm |
Type de joints: |
Non scellé |
Diamètre extérieur: |
10 à 68 mm |

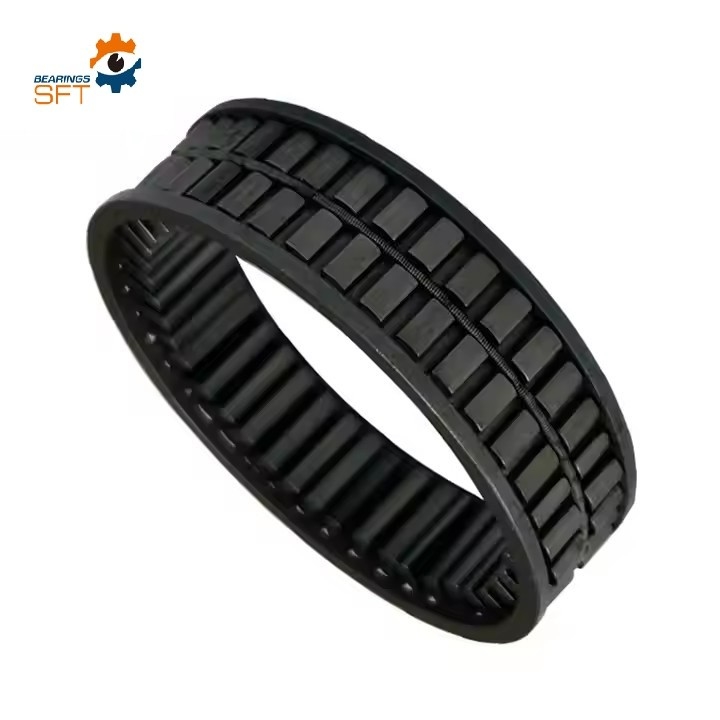

FE423Z FE423Z2 Sprag en acier à roulement à sens unique
Caractéristiques
Les éclaboussures sont réparties uniformément autour de la circonférence de la cage de l'élément d'insertion.il reste absolument sans charge sous toute application.
Les embrayages à roues libres de type sprag avec une cage en plastique dans leur conception standard sont également disponibles en conception spéciale avec une cage en acier sur demande.
Température de fonctionnement:
Cage en acier: 170°C maximum
Cage en plastique: 140°C maximum
Parties d'accouplement
Le durcissement et le broyage des pièces d'accouplement ne sont pas nécessaires.Nettoyer soigneusement (sans graisse) les pièces d'accouplement situées à proximité de l'embrayage à roues libres ainsi que les anneaux de l'embrayage à roues libres avant d'adapter la presse.
Le roulement
Les éléments d'insertion de l'embrayage des roues libres ne sont pas autocentrés.
Support de roulement extérieur pour définir l'écart entre les pièces d'accouplement
(anneaux intérieurs et extérieurs) est nécessaire.
Données techniques
| Modèle | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Le couple (Nm) | 62 |
| Vitesse de dépassement (rpm) | 9200 |
| Taille de la race interne (mm) | 15 |
| Taille extérieure de la race (mm) | 23 |
| Épaisseur (mm) | 11 |
| Poids (kg) | 0.009 |
Dimensions et capacités
Une légende de dessin:
d = diamètre intérieur D = diamètre extérieur W = largeur T = couple n = vitesse de rotation
| Nom |
d [mm] |
D [mm] |
W [mm] |
Nom [Nm] |
nmax [RPM] Je vous en prie. |
Le poids [kg] |
Le numéro. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27,000 | 0.003 | 300393 |
| FE 416 Z | 8 | 16 | 12 | 16 | 19,200 | 0.006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12,500 | 0.007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10,100 | 0.008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9,200 | 0.009 | 300411 |
| Fe 425 Z | 17 | 25 | 12 | 72 | 8,100 | 0.011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7,400 | 0.013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7,500 | 0.013 | 300430 |
| Fe 430 Z | 22 | 30 | 12 | 107 | 6,300 | 0.014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5,900 | 0.016 | 300439 |
| Fe 433 Z | 25 | 33 | 12 | 128 | 6,000 | 0.016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5,100 | 0.017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4,800 | 0.018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4,900 | 0.019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4,400 | 0.018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4,300 | 0.022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4,200 | 0.024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
| Fe 455 Z | 47 | 55 | 12 | 313 | 3,300 | 0.026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3,100 | 0.029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3,000 | 0.030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2,900 | 0.032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2,700 | 0.034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2,600 | 0.035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2,500 | 0.037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2,600 | 0.039 | 300511 |
| Pour les appareils électroniques | 80 | 88 | 12 | 657 | 2,100 | 0.045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1,700 | 0.055 | 300519 |
| Fe 528 Z | 120 | 128 | 12 | 1,127 | 1,300 | 0.066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2,673 | 800 | 0.131 | 300524 |
| Nom |
d [mm] |
D [mm] |
W [mm] |
Nom [Nm] |
nmax [RPM] Je vous en prie. |
Le poids [kg] |
Le numéro. |
| Le produit doit être présenté dans la boîte de réception. | 2 | 10 | 7 | 0,6 | 52,600 | 0.001 | 300390 |
| Le produit doit être présenté dans la boîte de vitesses. | 4 | 12 | 7 | 2,5 | 40,900 | 0.002 | 300394 |
| Le produit doit être présenté dans un emballage en acier. | 5 | 13 | 7 | 4 | 34,900 | 0.003 | 300395 |
| Le produit doit être présenté sur le site de l'essai. | 6 | 14 | 7 | 6 | 31,200 | 0.003 | 300396 |
| Le produit doit être présenté dans un emballage en acier. | 8 | 16 | 7 | 10 | 27,200 | 0.004 | 300399 |
| Le produit doit être présenté dans un emballage en acier. | 10 | 18 | 7 | 16 | 18,900 | 0.005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13,200 | 0.006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13,200 | 0.006 | 300410 |
| Le produit doit être présenté dans un emballage en acier. | 17 | 25 | 7 | 43 | 10,600 | 0.007 | 300416 |
| Pour les appareils à moteur électrique | 20 | 28 | 7 | 55 | 9,700 | 0.008 | 300431 |
| Le numéro de série est le FE 433 Z2 | 25 | 33 | 7 | 78 | 7,700 | o.o.o | 300446 |
| Le numéro de série est le numéro de série. | 29 | 37 | 7 | 97 | 6,100 | - Oui, oui | 300457 |
| Le numéro de série est le numéro CE. | 30 | 38 | 7 | 105 | 6,400 | - Oui, oui | 300461 |
| Le nombre de pièces de rechange | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5,600 | 0.013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5,500 | 0.014 | 300477 |
| Le numéro de série est le numéro de série. | 45 | 53 | 7 | 185 | 4,400 | 0.016 | 300484 |
| Le produit doit être présenté sous forme d'une couche. | 50 | 58 | 7 | 216 | 4,400 | 0.017 | 300490 |
| Le numéro de série est le numéro de série. | 55 | 63 | 7 | 246 | 3,700 | 0.019 | 300498 |
| Le produit doit être présenté dans un emballage en acier. | 60 | 68 | 7 | 277 | 3,500 | 0.020 | 300502 |
