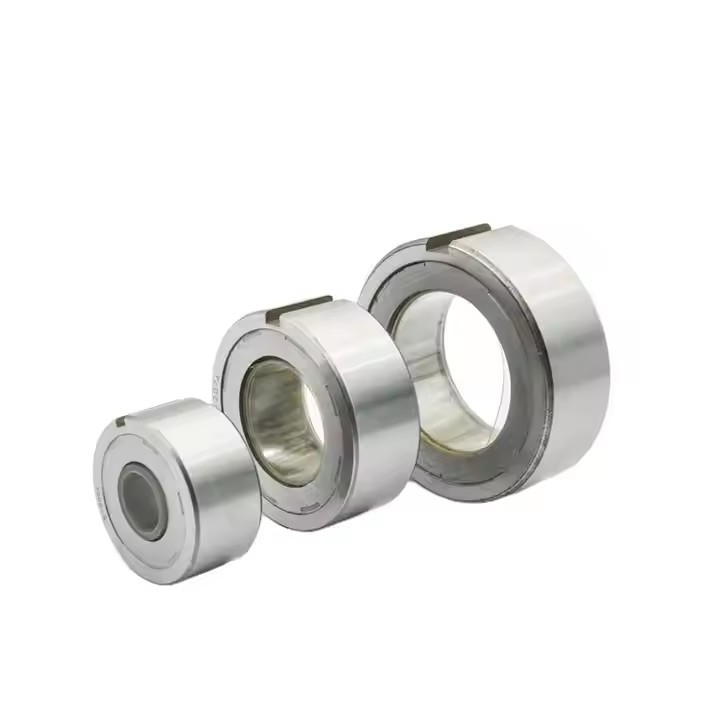

B204 B205 B206 B207 B208 L'embrayage à sens unique, l'arrêt arrière, les roulements d'embrayage à cames pour machines d'impression

• Structure de base: Il se compose généralement d'une race extérieure, d'une race intérieure, d'une cage et de clous.
• Principe de fonctionnement
  • Etat à roues libres: Lorsque la race intérieure est fixée et que la race extérieure tourne dans le sens antihoraire, les clins ne se verrouillent pas et la race extérieure peut tourner librement.
  • État de blocage: Lorsque la corde extérieure tourne dans le sens des aiguilles d'une montre, les clins se verrouillent, empêchant la corde extérieure de tourner.
• Les fonctions
  • L'embrayage débordant: lorsque la partie de sortie (courbe interne ou externe) de l'embrayage à sens unique tourne plus vite que la source d'alimentation (courbe externe ou externe), l'embrayage est débranché,et il n'y a pas de connexion entre les races intérieures et extérieures.
  • L'embrayage à indexation: Il peut convertir le mouvement linéaire en mouvement circulaire de l'arbre tournant.
  • L'embrayage arrière: Lorsqu'il est utilisé dans des équipements de transport de matériaux tels que des convoyeurs à courroie et des ascenseurs à godets, il empêche l'équipement de faire marche arrière en l'absence de source d'alimentation.
• Caractéristiques
  • Économie d'espace: Avec une dimension radiale égale à celle d'un roulement standard, il convient aux applications où l'espace est limité.
  • Capacité de couple élevée: Le B205 peut supporter un couple de 98 Nm, ce qui le rend adapté aux applications nécessitant une transmission de couple élevée.
  • Large gamme d'applications: Il est couramment utilisé dans les machines d'emballage, les machines de fabrication de sacs, les lignes de production de papier ondulé, les réducteurs de vitesse, les ascenseurs et autres équipements mécaniques.
• Exigences relatives à l'installation
  • Dureté de l'arbre: L'arbre sur lequel est monté l'embrayage doit avoir une dureté HRC 56 - 60.
  • Concentricité: La concentricité entre l'arbre et la ligne externe de l'embrayage doit être maintenue à 0,05 mm.
  • Lubrification: Il est nécessaire de le lubrifier correctement et la lubrification à l'huile est préférable.

Données techniques

Dimensions et capacités
