BB17 BB17-1K-K BB17-2GD Versant à sens unique Sprag Rameaux arrière-stop Rameau d'embrayage à cames

BB17 BB17-1K-K BB17-2GD Rameaux de soutien à sens unique usine d'embrayage à cames

1. L'embrayage à cames de la série BB est conçu pour l'installation de presses.
2. Les séries BB-1K-K et BB-2GD 1K-K ont une porte-clés sur la partie intérieure.
3 BB40-1K-K et BB40-2GD 1K-K sont fabriqués selon DIN 6885. 1.

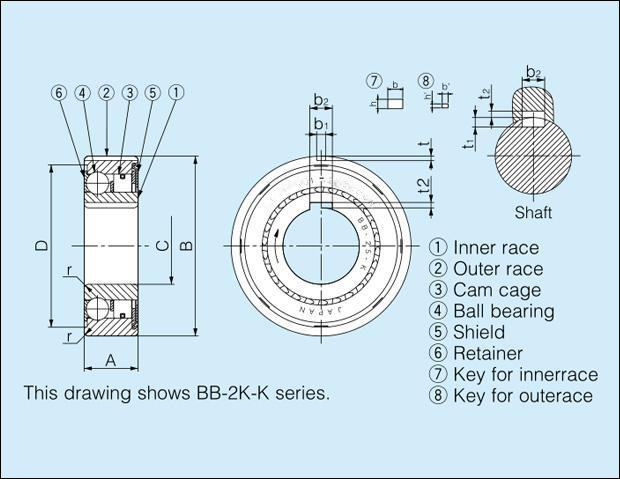

3La série BB-2K-K possède une passerelle sur la course intérieure et extérieure.
Le "K" signifie les clés fournies avec l'embrayage.
4Les dimensions d'interférence correctes de l'arbre et du boîtier doivent être maintenues pour obtenir un roulement maximal.et les performances de l'embrayage.
5. Consultez le tableau pour les tolérances de l'arbre et du boîtier pour chaque série.
6BB, BB-1K et BB-2K Les embrayages, supportés et livrés avec graisse, sont protégés contre la poussière
contre les particules de 0,25 mm et plus, alors que les embrayages BB-2GD et BB-2GD-1K, 5 mm plus larges que la norme, sontLa série BB, a des joints labiales spéciaux pour une protection efficace contre toute poussière.
7La flèche sur la race intérieure montre la direction de l'engagement de la race intérieure.

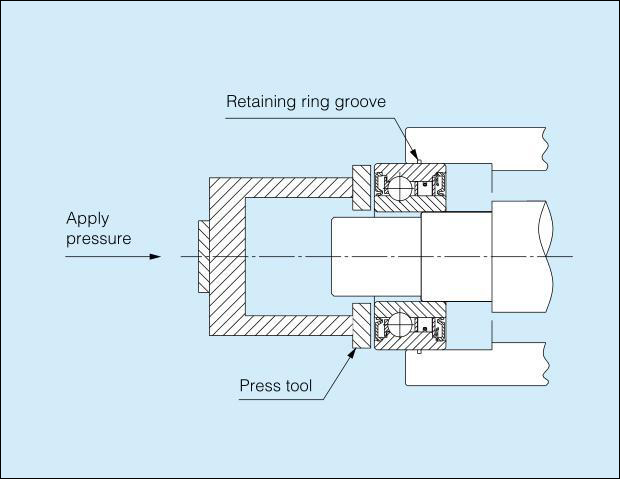

8. Pour installer l'embrayage, utilisez un outil de pressage du diamètre approprié pour appliquer une pression uniforme sur toute la facede la race intérieure et extérieure.
9Ne martellez pas ou n' appliquez aucun autre choc à l'embrayage.
10. Assurez-vous que le boîtier a une résistance suffisante pour résister à la pression requise pour l'installation de la pressede l'embrayage.
11- Plage de température de fonctionnement: de 30°C à +100°C (consultez-nous pour les températures supérieures à cette plage).

Dimensions et capacités Dimensions en mm

Remarque: Le numéro de modèle marqué sur la race intérieure est seulement K pour les deux. (Exemple: la marque BB25-K pour les deux BB25-1K et BB25-2K)

Tolérance pour le puits et le logement

Dimensions des clés et des serrures

Nom de l'entreprise: la dimension de t2 pour BB25-1K-K,BB25-2K-K et BB25-2GD 1K-K est0.5 mm de profondeur par rapport à

DIN 6885. 3.
Traiter la clef sur l'arbre à une profondeur de 0,5 mm pour utiliser la clef standard DIN.
Tous les autres modèles sont dimensionnellement interchangeables avec les concurrents.

Lubrification
1Comme la graisse est déjà appliquée avant la livraison, il n'est pas nécessaire d'appliquer de la graisse avant utilisation.
2Si l'embrayage est utilisé avec un lubrifiant à huile, la lubrification à l'huile doit toujours être appliquée à l'intérieur de l'appareil.
3- N' utilisez pas de graisses ou de lubrifiants contenant des additifs EP.
